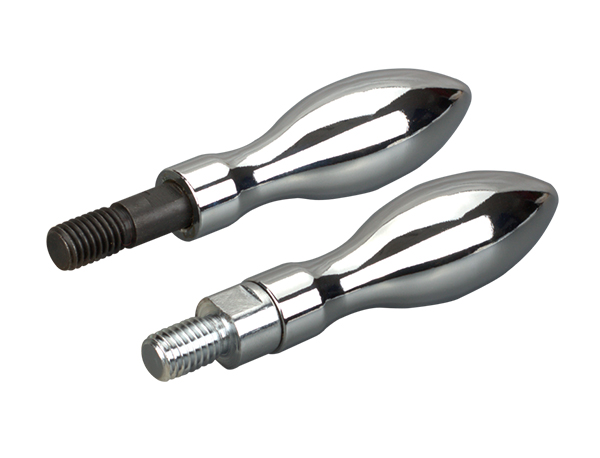

【產品名稱】 曲面轉動手柄
【產品型號】 HY8310.6 【執行標準】 JB/T 7270.6-94 (GB4141.6-84) 【產品材質】 鋼 【表面處理】 鍍亮鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 螺桿 | |||||
| Type A | Type B | L | L? | D | D? | d | I |
| HY8310.6\AM6x50 | - | 50 | - | 16 | 11 | M6 | 12 |
| HY8310.6\AM8x63 | HY8310.6\BM8x71 | 63 | 71 | 20 | 14 | M8 | 14 |
| HY8310.6\AM10x80 | HY8310.6\BM10x90 | 80 | 90 | 25 | 16 | M10 | 16 |
| HY8310.6\AM12x100 | HY8310.6\BM12x112 | 100 | 112 | 32 | 20 | M12 | 18 |
裝配類型： A型為內旋緊，B型為外旋緊;
特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
