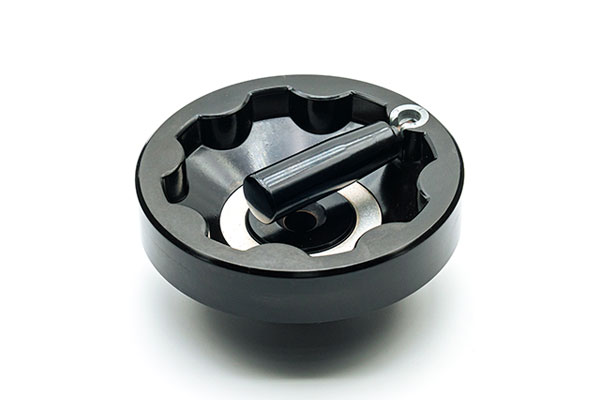

內波紋手輪
【產品型號】HY8313.7
【執行標準】JB/T 7273.7-2014
【產品材質】膠木
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

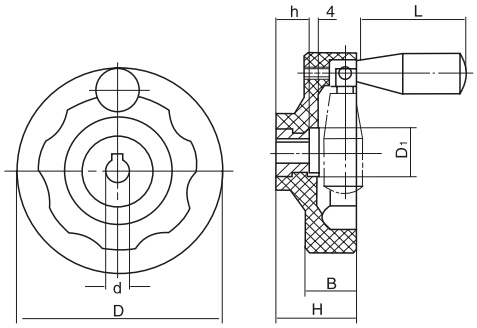

結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 增強尼龍 | D | D? | H | B | L | d | h |
| HY8313.7\12x100 | 100 | 21 | 41 | 26 | 50 | 12 | 18 |
| HY8313.7\12x125 | 125 | 21 | 44 | 30 | 63 | 12 | 18 |
| HY8313.7\16x160 | 160 | 23 | 54 | 32 | 80 | 16 | 20 |
| HY8313.7\18x200 | 200 | 26 | 56 | 34 | 80 | 18 | 25 |
| HY8313.7\22(25)x250 | 250 | 31 | 68 | 36 | 100 | 22(25) | 30 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 膠木 | 黑色 |
| 手柄 | 膠木 | 黑色 |
※ 裝配類型：鍵槽按GB1095-79規定。
※ 特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
| 產品概述： | 內波紋手輪HY8313.7是一款主體及握柄均為膠木的實心手輪（又稱滿幅手輪），其可折疊手柄設計不僅優化了空間，還使操作更安全。 | |
| 產品特點： | ◆ | 材質膠木 黑色光面，裝配亞光陽極氧化鋁墊圈，配有可折疊手柄； |
| 安裝方式： | 鍵槽孔型 | |
